ZQ510单向蒸汽旋转接头

  • 产    品
  • CAD数据

技术参数表

  • 口径
    口径
  • 转速
    转速
    100转/分钟
  • 压力
    压力
    18Bra
  • 温度
    温度
    -20--+220℃
  • 介质
    介质
    热水/蒸汽等
备注:
技术参数数据为最大值,并不能同时使用;
超出技术参数范围的使用工况请咨询德威迩公司技术部:0632-5832779-603

产品特点

S510系列旋转接头采用性能可靠球面密封结构,由两个宽大无油轴承支撑壳体,可用于同心度不高设备中 产品特点: 1.反球面密封设计,强度是一般石墨承压四倍; 2.双无油轴承支撑,支撑更平稳; 3.独特抗杂质设计,寿命长,可靠性高; 4.结构简单,安装、维护简便;

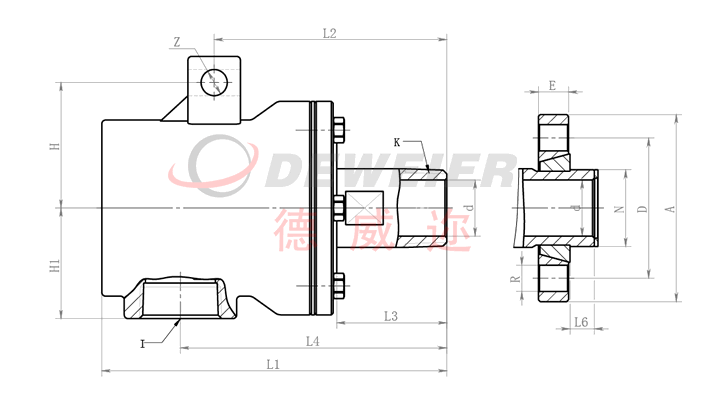

产品选型表

CatalogModel

Model K I L1 L3 L4 L5 L6 L7 D1 D4 D5 D6 D7 N-D8 H1 H2
ZQ510-20A R3/4" Rc3/4" 140 52 70 44 14 11 12 80 55 20 25.9 4-12 50 53
ZQ510-25A R1" Rc3/4" 160 66 78 54 14 11 12 90 65 26 32.3 4-12 53 58
ZQ510-32A R1-1/4" Rc1" 180 64 82 56 16 13 14 100 75 30 41 4-14 59 67
ZQ510-40A R1-1/2" Rc1-1/4" 211 78 108 58 16 13 14 115 85 38 47.5 4-14 70 73
ZQ510-50A R2" Rc1-1/2" 241 65 114 83 16 16 14 125 95 50 59 4-14 80 90
ZQ510-65A R2-1/2" Rc2" 281 129 142 82 18 19 18 140 110 60 72 4-14 89 80
ZQ510-80A R3" Rc2-1/2" 308 172 140 110 20 25 18 160 130 70 90 6-14 100 115
ZQ510-100A R4" Rc3" 400 230 185 140 22 25.4 18 200 165 95 112.5 8-16 130 155
