技术参数：
适用介质：广泛应用于水、污水、油、蒸汽、腐蚀性气体和液体等介质。
接头材质：碳钢42CrMo4 或 不锈钢304。
密封形式：内密封为聚四氟乙烯U形圈带预紧不锈钢弹簧（特点：可用于各种腐蚀性介质，耐高温，带弹簧密封在真空条件下仍有效）。也可以根据客户要求加装防污圈（见上图），用于颗粒杂质较多的介质；外密封的标准配置为防尘圈，保护滚珠。外密封可根据客户要求，改为U形圈，用于外界有压力介质的环境。
工作温度：－50℃～＋260℃
最高转速：30转/分钟(如需高速请垂询)
连接方式：与钢管对焊，焊接坡口为30°。由于焊点离密封件很近，故供货为散件供货，焊后再装入密封和滚珠。
承受外力的能力：如果接头需要承受较大径向力、轴向力或非旋转方向的扭力请垂询。
润滑保护：接头内已有耐久性润滑脂，使用期内无需维护。根据客户特殊要求，也可以加装润滑油注油口。 组合方式：可以根据要求提供8种法兰组合结构。
订货示例：
|
旋转接头型号 |
通径DN |
焊管外径d |
焊管壁厚S |
防污圈 |
接头材料 |
|
RD1：通径20～100的接头
|
见下表
|
见下表
|
见下表
|
标准配置无此项
|
碳钢此项不填
|
|
RD2L: 通径125～700的接头
|
|
|
|
P:表示带防污圈
|
SS: 表示不锈钢
|

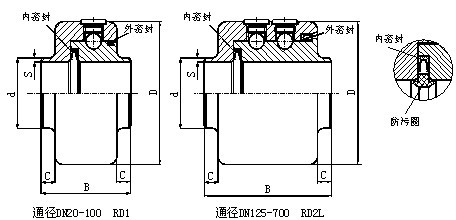

尺寸及工作压力(mm)
接 头
型 号 |
通径
DN
|
d×S（焊管外径×壁厚） |
D |
B |
C |
重量
公斤 |
工作压力
碳钢 |
工作压力
不锈钢 |
|
RD1-DN20
|
20 |
26.9×2.9 |
72 |
55 |
9 |
1.10 |
真空
至
100bar |
真空
至
40bar |
|
RD1-DN25
|
25 |
33.7×3.4 |
78 |
60 |
10 |
1.35 |
|
RD1-DN32
|
32 |
42.4×3.6 |
88 |
60 |
10 |
1.70 |
|
RD1-DN40
|
40 |
48.3×3.7 |
96 |
60 |
10 |
1.80 |
|
RD1-DN50
|
50 |
60.3×3.9 |
118 |
70
|
12 |
3.10 |
|
RD1-DN65
|
65 |
73×5.2或76.1×6.75 |
133 |
75
|
15 |
3.70 |
|
RD1-DN80
|
80 |
88.9×5.5 |
139 |
75 |
15 |
3.70 |
|
RD1-DN100
|
100 |
114.3×6.0 |
164 |
75 |
15 |
4.70 |
|
RD2L-DN125
|
125 |
139.7×5.8 |
197 |
125 |
17.5 |
11.9 |
真空
至
40bar |
真空
至
16bar |
|
RD2L-DN150
|
150 |
168.3×7.1 |
223 |
135 |
22.5 |
13.5 |
|
RD2L-DN200
|
200 |
219.1×8.2 |
277 |
135 |
22.5 |
19.8 |
|
RD2L-DN250
|
250 |
273.0×9.3 |
325 |
135 |
22.5 |
23.1 |
|
RD2L-DN300
|
300 |
323.9×9.5 |
390 |
140 |
25 |
33.4 |
|
RD2L-DN350
|
350 |
355.6×8.0 |
420 |
140 |
25 |
34.5 |
真空
至
16bar |
真空
至
6bar |
|
RD2L-DN400
|
400 |
406.4×8.8 |
470 |
140 |
25 |
39.8 |
|
RD2L-DN500
|
500 |
508.0×9.5 |
590 |
140 |
25 |
58.0 |
|
RD2L-DN600
|
600 |
610.0×9.5 |
695 |
145 |
25 |
85.0 |
|
RD2L-DN700
|
700 |
711.0×12.5 |
790 |
145 |
25 |
96.0 |
|
