液压装置的特殊间隙密封结构的旋转接头包括第三O形环1，外管2，端盖3，第一内六角头螺钉4，第一O形环5，第一油封如图6所示，第一深沟球轴承7，第一轴保持件8，壳体9，第二深沟球轴承10，第二O形环11，尾盖12，A六角柱形螺栓13，第二轴14 ，第二油封15，平密封旋转接头16，油入口17，空气入口18，出油口19，泄漏孔20，泄漏通孔22等。（德威迩网站百度地图）

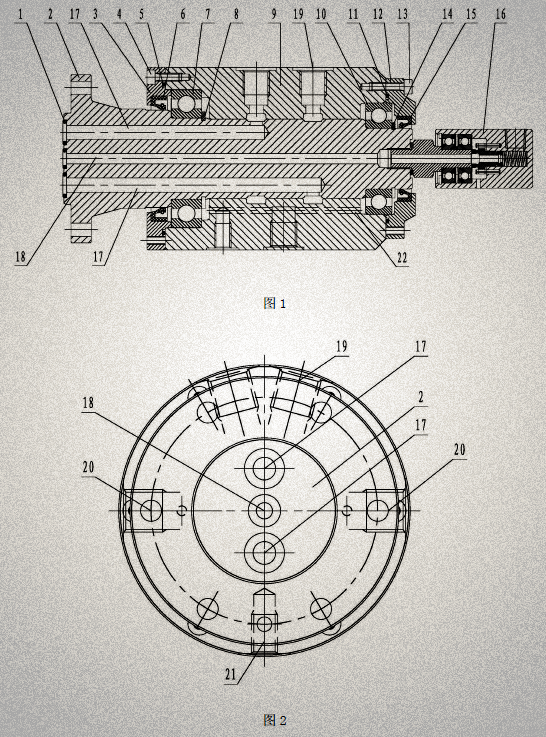

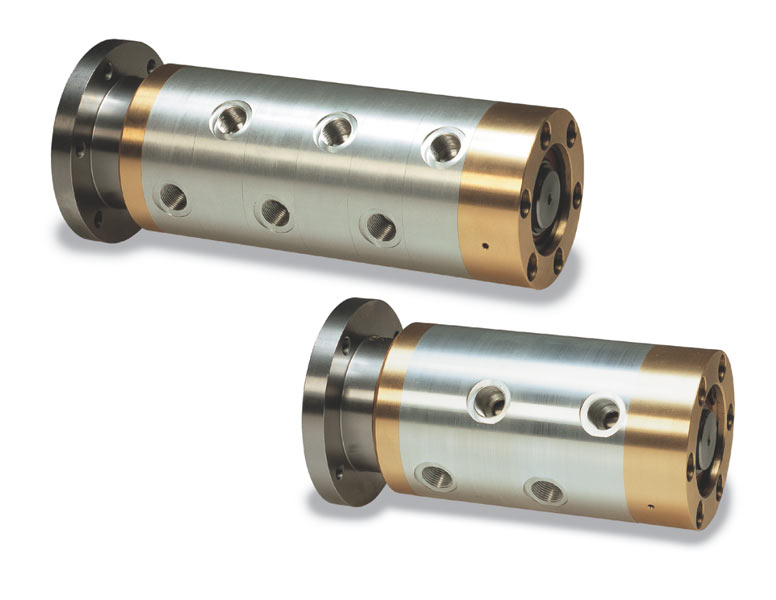

如图所示。如图1所示，DRG间隙密封多通道旋转接头包括壳体9和设置在壳体9中的外管2.壳体9设置有端盖3和尾端12.端盖3和尾盖12分别通过第一六角头螺钉4和第二内六角螺钉13固定在壳体9上，端盖3和尾盖12装配在外管2上;端盖3和外管2由第一O形环5和第一油封6密封，并且尾盖12连接到外管2被第二O形环11和第二油封15密封，外管2通过第一深沟球轴承7和第二深沟球轴承10安装在壳体9中，并且第一深沟球轴承10球轴承7和第二深沟球轴承10分别由第一轴垫圈8和第二轴垫圈14固定。如图2所示，外管2设有两个进油孔17，环1分别设置在入口孔18，油入口孔17和空气入口孔18的端口处。外壳9的外圆周上设有两个出油孔19，两个出油孔20，防旋转孔21，外壳9的内表面设有两个环形槽，环形槽与油相通入口孔17和出油孔19;在壳体9中设置有两个泄漏通道。孔22和泄漏通孔22的两个端口分别与第一深沟球轴承7和第二深沟球轴承10连通，泄漏通孔22连通具有用于连接外管2和壳体9的泄漏孔20.外管2在其端部设置有螺栓连接结构，并且螺栓连接结构螺栓连接到旋转轴端。外管2的后端设置有平密封高速旋转接头16; 外管2和外壳9有间隙密封，密封性好，泄漏量低，液压系统稳定高效。



DRG间隙密封结构多通道旋转接头工作原理及工作流程：如图1，图2所示，流体介质如油通过进气孔17进入外管2，通过进气孔17进入环形槽， 并且油通过油孔19排出。由于外管2和壳体9被间隙密封，从出油口17排出的油对第一深沟球轴承7具有小的泄漏，并且第二深 凹槽滚珠轴承10和壳体9之间的空间和油通过泄漏通孔22通过泄漏孔20泄漏。 第一油封6和第二油封15分别设置在端盖3和尾盖12与外管2之间，并且耐磨性，低摩擦性，小压缩性和拉伸性优异。
