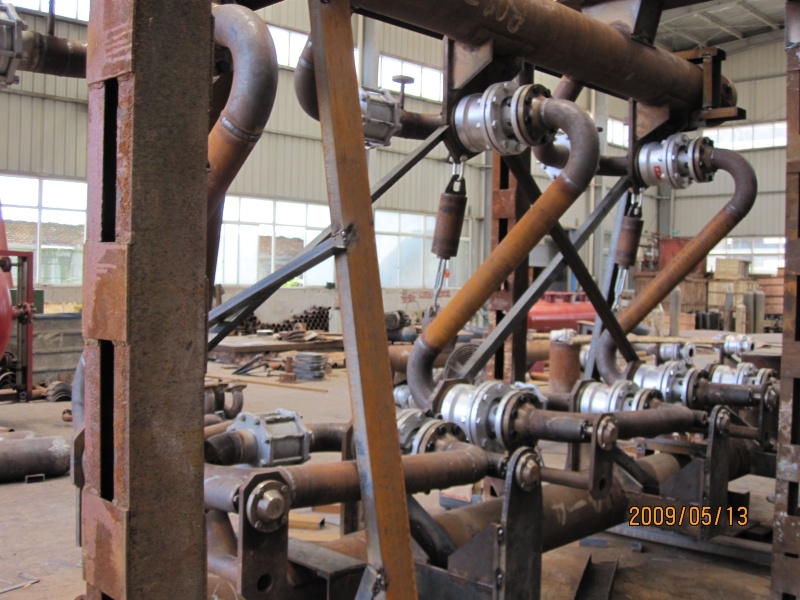

球体转动接头是应用于钢铁厂步进梁式加热炉化冷却系统新技术上的关键设备，它是将加热炉上做周期性运动的冷却构件与固定构件相连接的柔性管接上的主要部件上。在一定压力温度和流动介质条件下，实现与加热炉的活动装置的同步连续运动。经过多年的运行实践证明：该产品设计合理，转动灵活，密封可靠，受到了用户的高度评价，此项目埴补了国内空白，达到了同类产品的国际水平。

结构特点：

工作温度：T≦300℃

工作压力：P≦1．6MPa；P≦4．0MPa

法兰标准：JB／T82．1-94

转轴摆动最大角度：30°

规格

重量

80A   QZJ-DN080A      DN80PN16    260 80 160 200 8-18 24kg

100A    QZJ-DN100A    DN100PN16   300 100 180 220 8-18 35kg

125A       QZJ-DN125A     DN125PN16 300   125 210 250 8-18 45kg

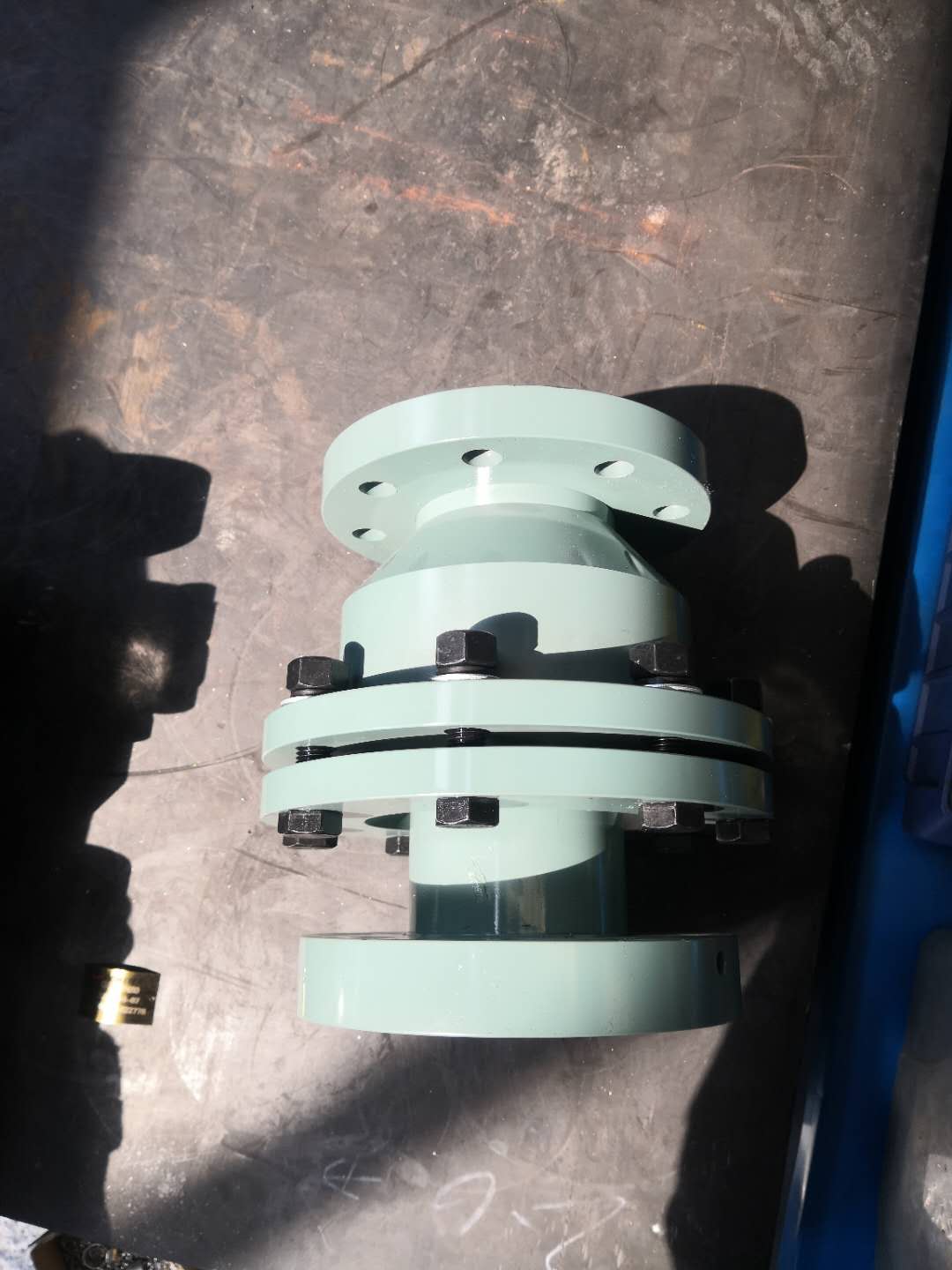

球体转动接头
