液压多通路旋转接头DRF02 DRF03 DRF04

时间:2017-06-22   来源:液压旋转接头 作者:德威迩  点击:791次
液压多通路旋转接头根据现代化连接设备连铸机轧辊特点而设计的,它前所未有接头形体的绝大部分深入到辊子里面,外面仅露出管道连接弯头,有利于辊道流与流之间的空间布置.旋转接头的密封结构设计,除采用了平衡型密封设计处,还改变了原来轴向串列式为独特的倒置内藏密封式,这样,不但减少了轴向长度,而且使壳体结构成为一体,更利于接头的拆装与维护.

  使用条件

  最高压力:1.7MPa

  最高温度:140℃

  最高转速:300rpm

  适用介质:水、热水、液压油、冷却剂等

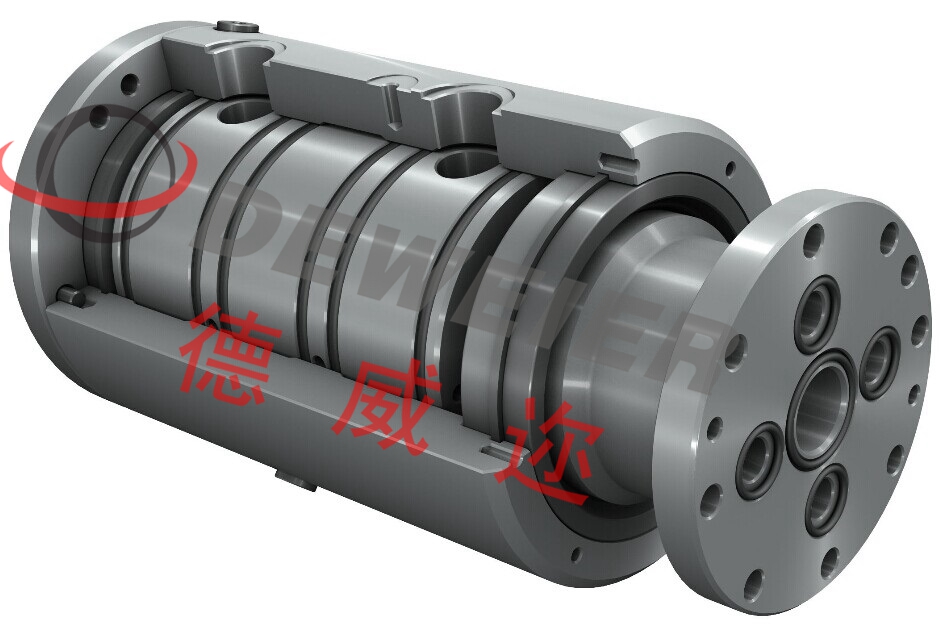

液压多通路旋转接头实拍图
  安装知识

  1、旋转接头在搬运和存放过程中应避免撞击和摔落,以免损坏接口及内部零件。

  2、尽可能装机同心,以确保旋转接头的良好运转。

  3、螺纹连接的旋转接头在安装时,应注意内、外管的螺纹向是否滚筒的旋转方向对应,且内外管的螺纹旋向也应一致。

  4、旋转接头与管道之间的连接,必须使用软管相连接(我们公司推荐使用扰性好的金属软管),绝对禁止刚性连接。

  5、旋转接头的出入口尽可能直接与软管相连接。以减轻接头辅重,延长使用寿命。

  6、内管的装配,注意尺寸的配合及重量的辅助支撑。内旋式旋转接头的内管与接头的配合推荐使用H8/e7的公差配合。

  7、旋转接头的支撑与止转应恰当,一般杆直径应比止转孔小2mm,以免影响旋转接头的自由调节与补偿。

  用于旋转接头与设备连接的各种连接方式(客户可根据使用设备的具体结构设置各种不同类型的连接方式

  旋转接头的日常维护知识

  1、应保持旋转接头滚筒及管道内部的清洁。对新设备应特别注意,必要时需加过滤器,以避免异物对旋转接头造成的异常磨损。

  2、因机器长期不使用会导致旋转接头内部的结垢与起锈,请注意如再使用时会有卡死或滴漏情形的发生。

  3、带有注油装置的请定期注油,确保旋转接头轴承运转的可靠性。

  4、流通热体介质的旋转接头应逐渐生温,避免温度急变。
