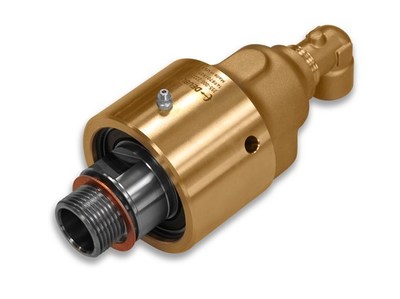

国产化杜布林DEUBLIN气体/液压/冷却剂旋转接头系列

  • 产    品
  • CAD数据

技术参数表

  • 口径
    口径
  • 转速
    转速
  • 压力
    压力
  • 温度
    温度
  • 介质
    介质
备注：
技术参数数据为最大值,并不能同时使用；
超出技术参数范围的使用工况请咨询德威迩公司技术部：0632-5832779-603

产品特点

国产化杜布林deublin接头适用于各种材质、粘度、温度、压力及速度的应用。旋转接头是一种独特专用的产品，因为它能够在非常高速旋转的同时承受非常高的压力。要做到这一点，就必须使密封面达到几近完美的配合，即密封必须微搭接，不考虑介质的压力因素，而使加载在密封表面的负荷或压力保持在最低限度，并且能够平滑稳定地旋转 把摩擦减少到最低限度，以延长使用寿命并保证无泄漏。

产品选型表

CatalogModel
德威迩机械科技有限公司产品为客户提供国产化美国DEUBLIN公司是专业生产各种精密旋转接头、蒸汽接头、液压、冷却剂专用接头。该公司产品设计新颖，加工精良，性能可靠，不易泄漏，使用寿命长，维护方便，型号系列化。广泛应用于造纸、冶金、钢铁、印刷、机械等行业，在世界同行业中享有较高的声誉。 deublin接头适用于各种材质、粘度、温度、压力及速度的应用。旋转接头是一种独特专用的产品，因为它能够在非常高速旋转的同时承受非常高的压力。要做到这一点，就必须使密封面达到几近完美的配合，即密封必须微搭接，不考虑介质的压力因素，而使加载在密封表面的负荷或压力保持在最低限度，并且能够平滑稳定地旋转 把摩擦减少到最低限度，以延长使用寿命并保证无泄漏。

DEUBLIN 旋转接头目录
气体，液压，冷却剂专用接头系列 AIR, HYDRAULIC ,COOLANT SERVICE
水专用接头系列 WATER SERVICE
蒸汽，热油专用接头系列 STEAM, HOT OIL SERVICE
轴连接接头系列 SHAFT MOUNTED UNIONS
多通道接头系列 MULTIPLE PASSAGE UNIONS
  　

　

气体，液压，冷却剂专用接头系列
AIR ,HYDRAULIC ,COOLANT SERVICE
接头尺寸 系列号 最大空气压力(P.S.I.) 最大液体压力(P.S.I.) 最高温度(ºF) MAX.R.P.M NPT THREADS MAX.R.P.M STRAIGHT THREADS MAX.R.P.M PILOT OR FLANGE
1/8" 1005-020 150 1000 250 1500 3500 -
1/4" 1102-070 150 1000 250 1500 3500 -
17-025 150 3000 250 250 250 -
1109-014 - 1500 160 - - 20000
1116-048 - 1000 250 - - 10000
AP8 - 5700 200 1500 - -
D8 - 6400 250 20 - -
3/8" 1115-000 150 500 250 1500 3500 -
902 - 1000 160 - - 10000
1100-200 - 1500 250 - - 15000
1108-001 - 1000 160 - - 15000
1109-011 - 1000 160 - - 15000
1117-002 - 1000 250 - - 20000
1116-090 - 1000 250 - - 10000
1129-002 - 2000 250 1500 - 20000
1116-600 - 1000 250 - - -
AP10 - 6400 250 20 - -
D10 - - - - - -
1/2" 1205-000 150 750 250 1500 3500 -
2200-006 150 1000 250 1500 3500 -
21-001 150 3000 250 250 250 -
AP12 - 5700 200 1500 - -
D12 - 6400 250 20 - -
3/4" 250-094 150 1000 250 1500 3500 -
D20 - 6400 250 20 - -
1" 355-021 150 1000 250 1500 3000 -
D25 - 6400 250 20 - -
1-1/4" D32 - 6400 250 20 - -
1-1/2" 452-000 150 750 250 1500 2500 -
D40 - 6400 250 20 -
水专用接头系列
WATER SERVICE
接头尺寸 系列号 最大压力(P.S.I.) 最高温度(ºF) MAX.R.P.M NPT THREADS MAX.R.P.M STRAIGHT THREADS MAX.R.P.M PILOT OR FLANGE
1/8" 1005-113 750 250 1500 3500 -
1/4" AP8 5700 200 1500 - -
D8 6400 250 20 - -
3/8" 55-000 750 300 1500 3500 -
6037-001 150 250 1500 3500 -
57-000 150 200 1500 3500 -
927 4000 200 - 2000 -
AP-10 5700 200 1500 - -
D10 6400 250 20 - -
1/2" 155-000 750 300 1500 3500 -
157-000 150 200 1500 3500 -
AP12 5700 200 1500 - -
D12 6400 250 20 - -
3/4" 255-000 750 300 1500 3500 -
6075-001 150 250 1500 3500 -
257-000 150 200 1500 3500 -
22-001 1500 250 250 - -
D20 6400 250 20 - -
1" 355-000 750 300 1500 3000 -
6100-001 150 250 1500 3000 -
357-000 150 200 1500 3000 -
D25 6400 250 20 - -
1-1/4" 525-000 750 300 1500 2500 -
527-000 150 200 1500 2500 -
D32 6400 250 20 - -
1-1/2" 555-000 750 300 1500 2500 -
557-000 150 200 1500 2500 -
D40 6400 250 20 - -
2" 655-500 600 300 750 750 750
6200-001 150 300 750 750 750
657-000 150 200 750 750 750
2-1/2" 755-700 200 300 750 750 750
6250-001 150 300 750 750 750
3" 857-000 150 300 500 500 500
6300-001 150 300 750 750 750
4" 6400-030 150 300 - - 750
5" F127 230 250 - - 100
蒸汽，热油专用接头系列
STEAM, HOT OIL SERVICE
接头尺寸 系列号 蒸汽A
热油B		 最大压力(P.S.I.) 最大温度(ºF) MAX.R.P.M NPT THREADS MAX.R.P.M STRAIGHT THREADS
3/8" N10-002 A 250 　406 　750 　-
N10-005 B 150 　450 　750 　-
N10-007 B 150 　650 　750 　-
1/2" 　N12-002 A 250 　406 　750 　-
　N12-007 B 150 　450 　750 　-
　N12-011 B 150 　650 　750 　-
3/4" 9075-001 A 150 　366 　400 　400
9075-020 B 150 　650 　400 　400
H20 A 150 　365 　180 　180
H20 B 90 　650 　350 　350
1" 9100-001 A 150 　366 　400 　400
9100-020 B 150 　650 　400 　400
H25 A 150 　365 　180 　180
H25 B 90 　650 　350 　350
1-1/4" 9125-001 A 150 　366 　400 　400
9125-020 B 150 　650 　400 　400
H32 A 150 　365 　180 　180
H32 B 90 　650 　350 　350
1-1/2" 9150-001 A 150 　366 　400 　400
9150-020 B 150 　650 　400 　400
H40 A 150 　365 　180 　180
H40 B 90 　650 　350 　350
2" 9200-001 A 150 　366 　400 　400
9200-020 B 150 　650 　400 　400
H57 A 150 　365 　180 　-
H57 B 90 　650 　350 　-
2-1/2" H67 A 150 　365 　180 　-
H67 B 90 　650 　350 　-
3" H87 A 150 　365 　180 　-
H87 B 90 　650 　350 　-
4" H107 A 150 　365 　180 　-
H107 B 90 　650 　350 　-
5" H127 A 150 　365 　180 　-
H127 B 90 　650 　350 　-
轴连接接头系列
SHAFT MOUNTED UNIONS
接头尺寸 系列号 最大空气压力(P.S.I.) 最大液体压力(P.S.I.) 最大温度(ºF) MAX.R.P.M NPT THREADS MAX.R.P.M STRAIGHT THREADS
1/8" 1105-000 150 1000 250 3500 3500
1/4" 1102-025 150 1000 250 3500 3500
3/8" 1105-182 150 - 250 3500 3500
3/8" 1116-319 - 500 250 3500 3500
多通道接头系列
MULTIPLE PASSAGE UNIONS
接头尺寸 系列号 最大空气压力(P.S.I.) 最大液体压力(P.S.I.) 最高温度(ºF) MAX.R.P.M NPT THREADS MAX.R.P.M STRAIGHT THREADS MAX.R.P.M PILOT OR FLANGE
(2)×1/14" 1690-000 150 3000 250 250 250 -
2520-000 150 750 250 - - 5000
1/4"×3/8"×3/8" 468-250 150 - 250 - - 1500
1/4"×1/2" 2117-001 150 3000 250 250 250 -
(2)×3/8" 1500-000 150 - 250 - - 1500
(4)×3/8" 1379-460 150 850 175 - - 250
1379-460 150 3600 175 - - 10
(2)×1/2" 1579-000 - 1000 250 - - 1500
1790-001 150 3000 250 250 250 -
1590-000 150 - 250 - - 1500
(4)×1/2" 1479-400 150 850 175 - - 250
1479-400 150 3600 175 - - 10
1/2"×1" 981-300 150 - 250 - 350 -
(2)×3/4" 1890-100 150 3000 250 250 250 -
1/4"×3/4"×3/4" 1890-116 150 3000 250 250 250 -



扭矩回转参数 PDF
使用注意事项 PDF
系列旋转接头产品目录 全页 PDF
