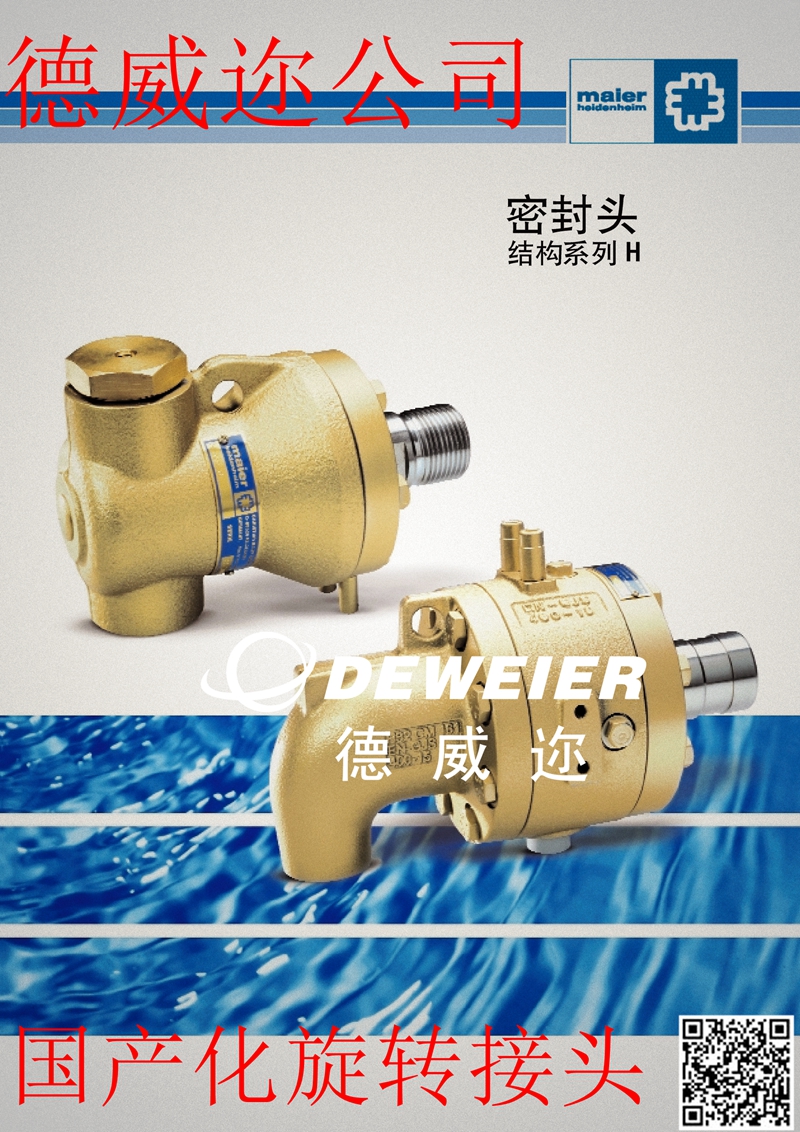

Maier-H/HWS系列旋转接头

  • 产    品
  • CAD数据

技术参数表

  • 口径
    口径
  • 转速
    转速
  • 压力
    压力
  • 温度
    温度
  • 介质
    介质
备注：
技术参数数据为最大值,并不能同时使用；
超出技术参数范围的使用工况请咨询德威迩公司技术部：0632-5832779-603

产品特点

H/HWS系列旋转接头适用于蒸汽、热油、较低转速的水 特点： 轴承座被锁住以防位置移动 密封环有即使在高压下也有抑制摩擦的特点 非常容易维修，免维护，无需润滑有油 壳体由含有球状石墨的铸钢制成，直径DN125和DN125以上和HWA由钢制成。 转体由铸钢制成，DN65及以上和HWA的材料是钢；密封面是铬钢 封盖和受压弹簧由铬钢制成，HWA的对接环和调整环也是铬钢 密封材料含有高耐磨的人工炭。密封环受压。

产品选型表

CatalogModel
德威迩公司提供进口德国梅尔 Maier旋转接头国产化的服务
H/HWS系列旋转接头适用于蒸汽、热油、较低转速的水
特点：
轴承座被锁住以防位置移动
密封环有即使在高压下也有抑制摩擦的特点
非常容易维修，免维护，无需润滑有油
壳体由含有球状石墨的铸钢制成，直径DN125和DN125以上和HWA由钢制成。
转体由铸钢制成，DN65及以上和HWA的材料是钢；密封面是铬钢
封盖和受压弹簧由铬钢制成，HWA的对接环和调整环也是铬钢
密封材料含有高耐磨的人工炭。密封环受压。
技术参数(Application data) H HW HWA
设计序列
接头直径 DN mm		 1,2,R2,3
15~100		 1,2.R2,3
15~250		 A2
32~250
介质 冷却水、热水、蒸汽 冷却水、热水、蒸汽、热油 冷却水、热水、蒸汽、热油
温度 oC
压力 PN  bar		 -30~250
0,8~20		 -30~320
0,8~20
ab DN 150~20		 -30~320
0,8~20
ab DN 150~20
转速 min-1 50000
DN×PN		 100000
DN×PN		 100000
DN×PN
　
 选型资料
H W R 2 32 K -160
型号 密封 旋转内管设计 供给连接 接头直径 旋转体连接 特殊设计
　 　
　 W: 高质量的密封环
旋转内管设计R: 滑动轴和管密封
A: 完全独立的主流和回流with completely isolated flow and return
供给连接
1: 单通道
2: 双通道
3: 双通道带真空阀
接头直径(mm)
15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250
旋转体连接
R: 右旋
L: 左旋
K: K 法兰
　
H Type H115R H120R H125R H132R H140R H150R H165R H180R H1100R
Order-No 1108050 1108130 1108210 1108350 1108450 1108550 1108650 1108750 1108850
Type H115L H120L H125L H132L H140L H150L H165L H180L H1100L
Order-No 1108051 1108131 1108211 1108351 1108451 1108551 1108651 1108751 1108851
Type H115K H120K H125K H132K H140K H150K H165K H180K H1100K
Order-No 1108052 1108132 1108212 1108352 1108452 1108552 1108652 1108752 1108852
Type H215R H220R H225R H232R H240R H250R H265R H280R H2100R
Order-No 1108053 1108133 1108213 1108353 1108453 1108553 1108654 1108753 1108853
Type H215L H220L H225L H232L H240L H250L H265L H280L H2100L
Order-No 1108054 1108134 1108214 1108354 1108454 1108554 1108655 1108754 1108854
Type H215K H220K H225K H232K H240K H250K H265K H280K H2100K
Order-No 1108055 1108135 1108215 1108355 1108455 1108555 1108656 1108755 1108855
Type H325R H332R H340R H325L H332L H340L H325K H332K H340K
Order-No 1108216 1108356 1108456 1108217 1108357 1108457 1108218 1108358 1108458
Type HR215R HR220R HR225R HR232R HR240R HR250R HR265R HR280R HR2100R
Order-No 1108056 1108136 1108219 1108359 1108459 1108556 1108657 1108756 1108856
Type HR215L HR220L HR225L HR232L HR240L HR250L HR265L HR280L HR2100L
Order-No 1108057 1108137 1108220 1108360 1108460 1108557 1108658 1108757 1108857
Type HR215K HR220K HR225K HR232K HR240K HR250K HR265K HR280K HR2100K
Order-No 1108058 1108138 1108224 1108375 1108463 1108560 1108659 1108761 1108861
Top
HW Type HW115R HW120R HW125R HW132R HW140R HW150R HW165R HW180R HW1100R
Order-No 1108065 1108145 1108165 1108366 1108465 1108565 1108665 1108765 1108865
Type HW115L HW120L HW125L HW132L HW140L HW150L HW165L HW180L HW1100L
Order-No 1108066 1108146 1108166 1108367 1108466 1108566 1108666 1108766 1108866
Type HW115K HW120K HW125K HW132K HW140K HW150K HW165K HW180K HW1100K
Order-No 1108067 1108147 1108169 1108368 1108467 1108567 1108667 1108767 1108867
Type HW215R HW220R HW225R HW232R HW240R HW250R HW265R HW280R HW2100R
Order-No 1108068 1108148 1108167 1108363 1108468 1108568 1108668 1108768 1108868
Type HW215L HW220L HW225L HW232L HW240L HW250L HW265L HW280L HW2100L
Order-No 1108069 1108149 1108168 1108364 1108469 1108569 1108669 1108769 1108869
Type HW215K HW220K HW225K HW232K HW240K HW250K HW265K HW280K HW2100K
Order-No 1108070 1108150 1108170 1108365 1108470 1108570 1108670 1108770 1108870
Type HW325R HW332R HW340R HW325L HW332L HW340L HW325K HW332K HW340K
Order-No 1108173 1108371 1108473 1108174 1108372 1108474 1108175 1108373 1108475
Type HWR215R HWR220R HWR225R HWR232R HWR240R HWR250R HWR265R HWR280R HWR2100R
Order-No 1108071 1108151 1108171 1108369 1108471 1108571 1108671 1108771 1108871
Type HWR215L HWR220L HWR225L HWR232L HWR240L HWR250L HWR265L HWR280L HWR2100L
Order-No 1108072 1108152 1108172 1108370 1108472 1108572 1108672 1108772 1108872
Type HWR215K HWR220K HWR225K HWR232K HWR240K HWR250K HWR265K HWR280K HWR2100K
Order-No 1108073 1108153 1108176 1108376 1108476 1108573 1108673 1108773 1108873
Type HW115K-400 HW120K-400 HW125K-400 HW132K-400 HW140K-400 HW150K-400 HW165K-400 HW180K-400 HW1100K-400
Order-No 1108067
-400		 1108147
-400		 1108169
-400		 1108368
-400		 1108467
-400		 1108567
-400		 1108667
-400		 1108767
-400		 1108867
-400
Type - HW220K-400 HW225K-400 HW232K-400 HW240K-400 HW250K-400 HW265K-400 HW280K-400 HW2100K-400
Order-No - 1108150-400 1108170-400 1108365-400 1108470-400 1108570-400 1108670-400 1108770-400 1108870-400
Type - HWR220K-400 HWR225K-400 HWR232K-400 HWR240K-400 HWR250K-400 HWR265K-400 HWR280K-400 HWR2100K-400
Order-No - 1108153-400 1108176-400 1108376-400 1108476-400 1108573-400 1108673-400 1108773-400 1108873-400
Top
HWA Type PN 16 - - - - - - HWA2125K-160 HWA2150K-160 HWA2200K-160 HWA2250K-160
Order-No - - - - - - 1104002-160 1104102-160 1104202-160 1104302-160
Type PN 16 HWA232K-400 HWA240K-400 HWA250K-400 HWA265K-400 HWA280K-400 HWA2100K-400 HWA2125K-400 HWA2150K-400 HWA2200K-400 HWA2250K-400
Order-No 1108390-400 1108490-400 1108590-400 1108690-400 1108790-400 1108890-400 1104002-400 1104102-400 1104202-400 1104302-400

扭矩回转参数 PDF
使用注意事项 PDF
系列旋转接头产品目录 全页 PDF
