技术参数表
口径
转速
100转/分钟
压力
18Bra
温度
-20--+220℃
介质
热水/蒸汽等
备注：
技术参数数据为最大值,并不能同时使用；
超出技术参数范围的使用工况请咨询德威迩公司技术部：0632-5832779-603
产品特点

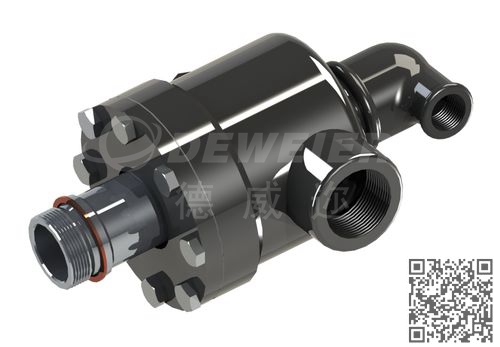

ZQ531系列旋转接头采用性能可靠球面密封结构，由两个宽大无油轴承支撑壳体，可用于同心度不高设备中
产品特点：
1.反球面密封设计，强度是一般石墨承压四倍；
2.双无油轴承支撑，支撑更平稳；
3.独特抗杂质设计，寿命长，可靠性高；
4.结构简单，安装、维护简便；

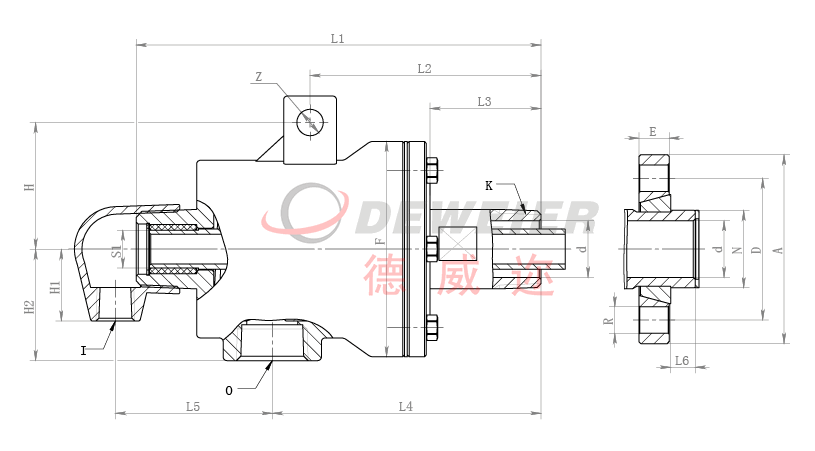

产品选型表
CatalogModel
|
Model |
K |
I |
J |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
D1 |
D2 |
D4 |
D5 |
D6 |
D7 |
N-D8 |
H1 |
H2 |
|
ZQ531X-20 |
R3/4" |
Rc3/4" |
R3/4" |
167 |
25 |
52 |
70 |
44 |
14 |
11 |
12 |
11 |
80 |
55 |
20 |
25.9 |
4-12 |
50 |
53 |
|
ZQ531X-25 |
R1" |
Rc3/4" |
R1" |
185 |
25 |
66 |
78 |
54 |
14 |
11 |
12 |
15 |
90 |
65 |
26 |
32.3 |
4-12 |
53 |
58 |
|
ZQ531X-32 |
R1-1/4" |
Rc1" |
R1-1/4" |
210 |
32 |
64 |
82 |
56 |
16 |
13 |
14 |
19 |
100 |
75 |
30 |
41 |
4-14 |
59 |
67 |
|
ZQ531X-40 |
R1-1/2" |
Rc1-1/4" |
R1-1/2" |
244 |
33 |
78 |
108 |
58 |
16 |
13 |
14 |
24 |
115 |
85 |
38 |
47.5 |
4-14 |
70 |
73 |
|
ZQ531X-50 |
R2" |
Rc1-1/2" |
R2" |
272 |
31 |
65 |
114 |
83 |
16 |
16 |
14 |
32 |
125 |
95 |
50 |
59 |
4-14 |
80 |
90 |
|
ZQ531X-65 |
R2-1/2" |
Rc2" |
R2-1/2" |
321 |
40 |
129 |
142 |
82 |
18 |
19 |
18 |
40 |
140 |
110 |
60 |
72 |
4-14 |
89 |
80 |
|
ZQ531X-80 |
R3" |
Rc2-1/2" |
R3" |
350 |
42 |
172 |
140 |
110 |
20 |
25 |
18 |
46 |
160 |
130 |
70 |
90 |
6-14 |
100 |
115 |
|
ZQ531X-100 |
R4" |
Rc3" |
R4" |
450 |
50 |
230 |
185 |
140 |
22 |
25.4 |
18 |
58 |
200 |
165 |
95 |
112.5 |
8-16 |
130 |
155 |
