1800系列旋转接头1842～1890
|
1800系列旋转接头1813～1834
|
|
1800系列旋转接头1842～1890 |
1800系列旋转接头1813～1834 |
|
技术参数 |
|
|
接头材料： |
1800 SR: 碳钢，可用于矿物油
1800 SR-SS: 轴承为碳钢，其余金属部件为304不锈钢，可用于水、蒸汽和轻微腐蚀性介质，但外部环境不能有腐蚀性
1800 SRS-SS: 所有金属部件包括轴承均为304不锈钢 |
|
尺寸： |
1/4″~2″ |
|
接口螺纹： |
英制锥管外螺纹R、英制直管内螺纹G |
|
工作压力（最高）： |
300bar，详见下表 |
|
工作温度： |
200℃（不锈钢）、100℃（碳钢） |
|
转速（最大）： |
80转/分钟 |
|
密封： |
低摩擦系数的聚四氟乙烯旋转密封配弹性O型圈
碳钢接头配丁腈橡胶O型圈，不锈钢接头配氟橡胶O型圈 |
|
润滑： |
1800系列接头内已有耐久性润滑脂，一般情况在使用期内无需维护，但如果接头浸
在液体内或其他原因造成润滑脂流失，可加装润滑脂注油口，如上图 |

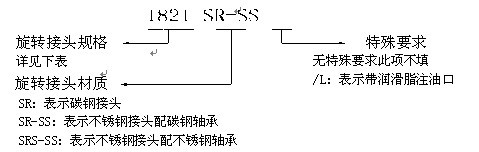

订货示例

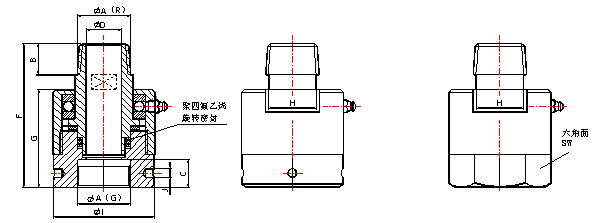

尺寸及压力
接 头
型 号 |
工作压力(bar) |
A |
B |
C |
D |
F |
G |
H |
I |
J |
SW |
|
碳钢轴承 |
不锈钢轴承 |
|
1813 SR或SR-SS或SRS-SS
|
300
|
175 |
1/4″
|
13 |
12 |
6 |
67 |
48 |
12 |
37 |
- |
32 |
|
1817 SR或SR-SS或SRS-SS
|
300 |
175 |
3/8″
|
14 |
12 |
9 |
70 |
49 |
14 |
41 |
- |
36 |
|
1821 SR或SR-SS或SRS-SS
|
250 |
150 |
1/2″
|
16 |
15 |
13 |
82 |
57 |
22 |
57 |
- |
50 |
|
1827 SR或SR-SS或SRS-SS
|
250 |
150 |
3/4″
|
18 |
17 |
17 |
94 |
63 |
27 |
64 |
- |
55 |
|
1834 SR或SR-SS或SRS-SS
|
200 |
125 |
1″
|
21 |
20 |
21 |
102 |
67 |
32 |
70 |
- |
60 |
|
1842 SR或SR-SS或SRS-SS
|
200 |
125 |
11/4″
|
24 |
22 |
30 |
107 |
71 |
40 |
78 |
6 |
- |
|
1849 SR或SR-SS或SRS-SS
|
150 |
100 |
11/2″
|
24 |
22 |
38 |
122 |
80 |
48 |
85 |
6 |
- |
|
1860 SR或SR-SS或SRS-SS
|
100 |
75
|
2″
|
29 |
26 |
46 |
124 |
85 |
56 |
100 |
7 |
- |
|
