中低压/低速法兰式组合旋转接头RD1－F/RD2L-F

时间：2015-04-02   来源：液压旋转接头 作者：德威迩  点击:867次
特点： RD1-F及RD2L-F法兰式组合旋转接头是由第83 页的RD1及RD2L焊接式旋转接头与法兰和弯头组合而成。可以完成各种复杂的旋转运动。可广泛应用于水、污水、油、蒸汽、腐蚀性气体和液体等介质。
接头材质： 碳钢42CrMo4 或 不锈钢304
法兰形式： 德标法兰（详见第76页），PN16bar/DIN2633 法兰；PN40bar/DIN2635法兰；PN10bar/DIN2632 法兰。如需其它法兰形式请垂询。

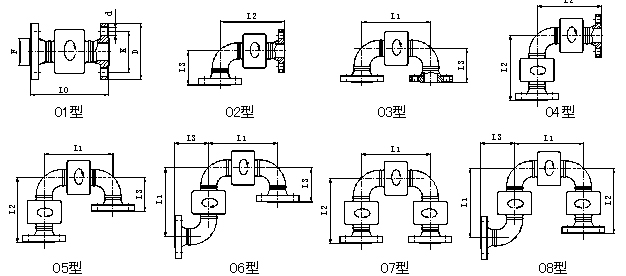

组合形式：

01型～08型八种组合形式，如需其他组合形式或特殊的尺寸请垂询。
其它技术参数： 同第83 页的RD1及RD2L焊接式旋转接头。

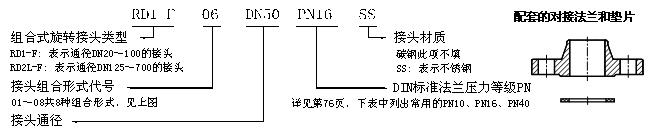

订货示例：

通径
DN		 DIN2635碳钢法兰PN40 DIN2635不锈钢法兰PN40 DIN2633碳钢法兰PN16 DIN2633不锈钢法兰PN16 DIN2632法兰PN10 D、K
F、d
L0 L1 L2 L3 L0 L1 L2 L3 L0 L1 L2 L3 L0 L1 L2 L3 L0 L1 L2 L3
20 141 119 130 72 141 119 130 72 137 119 128 70 137 119 128 70 － － － － 详见第76页法兰尺寸
25 146 116 131 68 146 142 144 81 142 116 129 66 142 142 142 79 － － － －
32 150 130 140 77 150 162 156 93 146 130 138 75 146 162 154 91 － － － －
40 156 142 149 86 156 180 168 105 150 142 146 83 150 180 165 102 － － － －
50 172 178 175 102 172 228 200 127 166 178 172 99 166 228 197 124 － － － －
65 185 209 197 119 185 271 228 150 171 209 190 112 171 271 221 143 － － － －
80 197 233 215 137 197 309 253 175 181 233 207 129 181 309 245 167 － － － －
100 211 285 248 170 211 385 298 220 185 285 235 157 185 385 285 207 － － － －
125 267 511 389 261 267 511 389 261 241 511 376 248 241 511 376 248 － － － －
150 291 599 445 307 291 599 445 307 251 599 425 287 251 599 425 287 － － － －
200 317 751 534 396 317 751 534 396 265 751 508 370 265 751 508 370 265 751 508 370
250 351 903 627 489 351 903 627 489 281 903 592 454 281 903 592 454 277 903 590 452
300 376 1060 718 575 376 1060 718 575 302 1060 681 538 302 1060 681 538 282 1060 671 528
350 396 1212 804 661 396 1212 804 661 310 1212 761 618 310 1212 761 618 282 1212 747 604
400 416 1366 891 748 416 1366 891 748 316 1366 841 698 316 1366 841 698 290 1366 828 685
500 － － － － － － － － － － － － － － － － 296 1670 983 840
600 － － － － － － － － － － － － － － － － 311 1979 1145 997
700 － － － － － － － － － － － － － － － － 311 2285 1298 1150
