技术参数接头材质： |
碳钢42CrMo4、不锈钢304（SS）、表面硬化处理的不锈钢（SH） |
|
密封材质： |
增强聚四氟乙稀带预紧不锈钢弹簧（特点：可用于各种腐蚀性介质，可耐高温，预紧弹簧使得密封在真空条件下仍然有效） |
|
密封形式： |

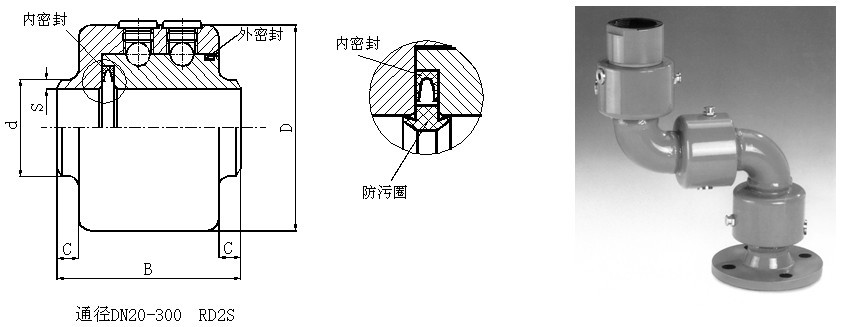

内密封标准配置为U形圈带预紧不锈钢弹簧，也可以根据客户要求加装防污圈（见上图），用于有较多颗粒杂质的介质，保护U形圈不被磨损；外密封的标准配置为防尘圈，保护滚珠。外密封可以根据客户要求，改为U形圈，用于接头工作于外界有压力介质的环境。 |
|
工作温度： |
－50℃～＋260℃
|
|
最高转速： |
30转/分钟(如需高速请垂询)
|
|
连接方式： |
与钢管对焊，焊接坡口为30°。由于焊点离密封件很近，故供货为散件供货，焊后再装入密封和滚珠。 |
|
承受外力的能力： |
如果接头需要承受较大径向力、轴向力或非旋转方向的扭力请垂询。 |
|
润滑保护： |
RD2S系列接头内已有耐久性润滑脂，使用期内无需维护。根据客户特殊要求，也可以加装润滑油注油口。
|
|
组合方式： |
可以根据要求提供8种法兰组合结构（详见下页）。 |
订货示例：
|
接头系列 |
通径DN |
焊管外径d |
焊管壁厚S |
防污圈 |
接头材料 |
|
RD2S
|
见下表
|
见下表
|
见下表
|
标准配置无此项
|
碳钢此项不填
|
|
|
|
|
|
P:表示带防污圈
|
SS: 表示不锈钢
|
|
|
|
|
|
|
SH:接头体为硬化不锈钢，球为碳钢
|
尺寸及工作压力(mm)
接 头
型 号 |
通径
DN
|
d×S（焊管外径×壁厚） |
D |
B |
C |
工作压力
碳钢 不锈钢 |
|
100bar |
250bar |
400bar |
碳钢 |
SH |
SS |
|
RD2S-DN20
|
20 |
- |
|
26.9×3.9 |
72 |
90 |
12.5 |
420
bar |
340
bar |
100
bar |
|
RD2S-DN25
|
25 |
- |
|
33.7×4.6 |
78 |
90 |
12.5 |
|
RD2S-DN32
|
32 |
- |
|
42.4×4.9 |
88 |
90 |
12.5 |
|
RD2S-DN40
|
40 |
- |
|
48.3×5.1 |
98 |
90 |
12.5 |
|
RD2S-DN50
|
50 |
- |
|
60.3×5.5 |
118 |
100
|
13.5 |
|
RD2S-DN65
|
65 |
- |
73.0×7.0 |
76.1×8.6 |
133 |
110
|
13.5 |
250
bar |
160
bar |
|
RD2S-DN80
|
80 |
- |
88.9×7.6 |
- |
139 |
110 |
13.5 |
|
RD2S-DN100
|
100 |
- |
114.3×8.6 |
- |
175 |
110 |
14.5 |
|
RD2S-DN125
|
125 |
139.7×8.7 |
141.3×9.5 |
- |
218 |
140 |
17.5 |
|
RD2S-DN150
|
150 |
168.3×7.1 |
- |
- |
250 |
155 |
22.5 |
100
bar |
64
bar |
40
bar |
|
RD2S-DN200
|
200 |
219.1×8.2 |
- |
- |
330 |
180 |
22.5 |
|
RD2S-DN250
|
250 |
273.0×9.3 |
- |
- |
375 |
185 |
22.5 |
|
RD2S-DN300
|
300 |
323.9×9.5 |
- |
- |
455 |
195 |
25.0 |
|
